簡介

8K 廣播新的里程碑

全球首個 8K 電視頻道已在日本上線。索尼很榮幸成為該里程碑事件的供應廠家，該頻道配備的是 UHC-8300 系統攝像機，能實現從圖像捕捉到存儲、編輯、顯示及播放在內的整個 8K 超高清工作流程。

精致細節

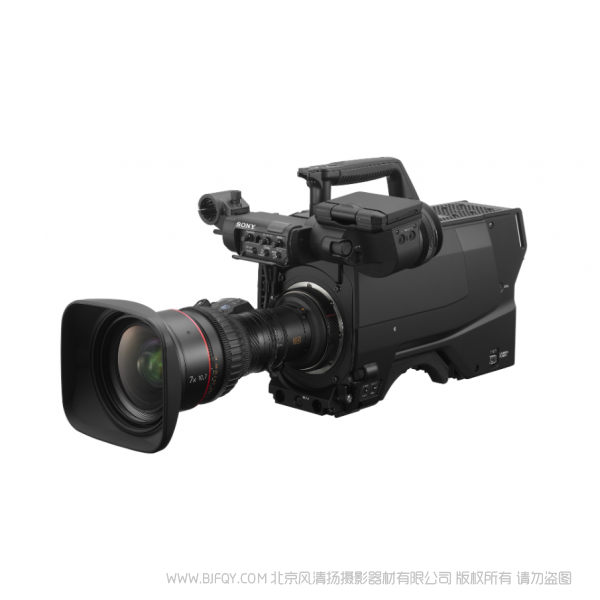

UHC-8300 的核心是率先配備了 1.25 英寸 8K 3CMOS 成像器，能夠拍攝分辨率為 7680x4320 像素、信噪比為 -62dB（在 1080/59.94i 下）的原始圖像。該產品實現了 120p HDR 高速下的 8K 圖像采集目標。與新一代成像器結合使用，這款新開發的 F1.6 棱鏡系統能支持 BT.2020 寬的色彩空間，從而能讓內容創作者拍出高清、色彩豐富、畫面逼真的 8K 圖像。

8K 將為 4K 制作平添更多價值

使用 UHC-8300 攝像機系統拍攝的 8K 超高清圖像可進行向下轉換，從而生成細節豐富、色彩絢麗的精彩 4K 超高清圖像。可協助內容創作者為作品增添價值，并確保消費者能在現有 4K HDR 電視和顯示設備上欣賞到 8K 拍攝的優質視頻。還能在索尼的 Crystal LED 大型顯示系統上，欣賞到由 UHC-8300 拍攝的具有原生 7680x4320 像素分辨率的 8K 圖像。

屬性

高級 8K 接口

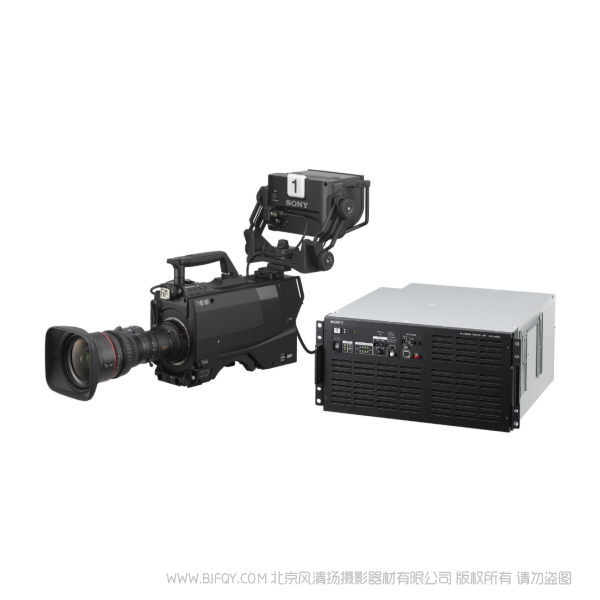

緊湊型 UHC-8300 攝像頭重約 7 公斤，可通過 SMPTE 光纖連接至 UHCU-8300 攝像機控制單元。CCU 可在基于 SMPTE ST.2082-12 的八進制 12G-SDI 上輸出 8K 120p 基帶信號。同時，可在 12G/3G-SDI 上同時提供 4K 和高清輸出信號。

專為滿足未來工作流程之需而制

無論是當今還是未來的制作工作流程，它都能滿足您的需求。通過 UHC-8300 拍攝的 8K 超高清圖像可另存為 XAVC 文件，并在索尼的 PWS-4500 現場直播服務器上進行播放。隨著索尼及其他制造商推出的第三方顯示、交換和編輯解決方案的選擇日益增多，8K 超高清生態系統發展迅猛。

HDR 和 SDR 中的同時 8K/4K/高清制作

通過連接至 UHCU-8300 攝像機控制單元，UHC-8300 可提供 S-Log3、HLG Live、HLG BT.2100 等 HDR 制作工作流以供選擇。索尼 SR Live 支持在 HDR 和 SDR 中同時輸出 8K、4K和高清信號，能滿足各類直播制作需求，以使各大廣播公司從中受益。

新型 8K 鏡頭接口

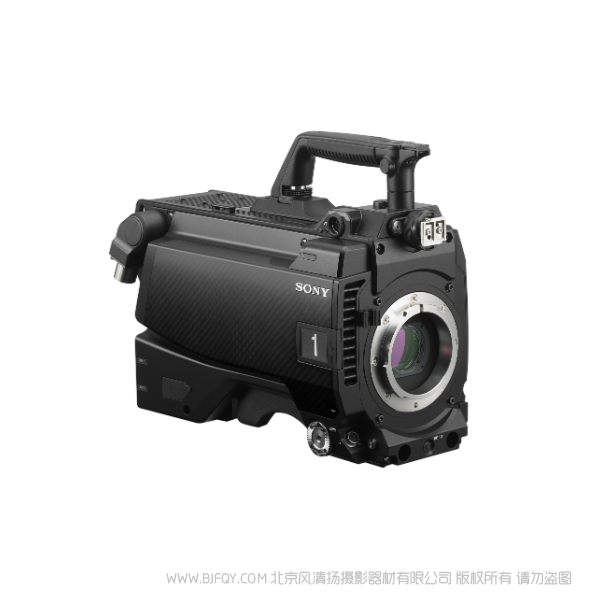

新型 1.25 英寸鏡頭接口系統能直接兼容各大鏡頭供應商專門開發的 8K 鏡頭?，F(xiàn)有 4K 鏡頭也可搭配 1.25 英寸 B4 鏡頭接口適配器一同使用。

實時 4K 剪切能力

UHC-8300 采用 8K 超高清分辨率，能讓制作團隊選出部分所拍攝圖像進行 4K 剪切。借助 4K 監視器顯示視頻，可對聚焦鏡頭進行重點檢查和確認。

兼容當前直播制作組件

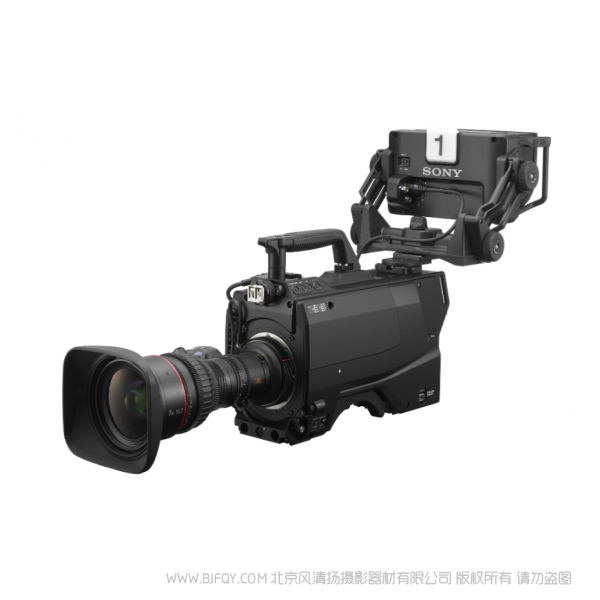

UHC-8300 兼容索尼當前直播制作系統組件，包括遙控器、多攝像頭系統單元和尋像器。無論現在還是以后，廣播公司和節目制作方都能從當前的 4K/高清投資中獲益匪淺。

規格

全部展開全部折疊

UHC-8300 攝像頭主體

功率要求和消耗電流

240Vdc、1.0A（較大）
12Vdc、9.5A（較大）

操作溫度

-20°C 至 +45°C
-4°F 至 +113°F

儲存溫度

-20°C 至 + 60°C（-4°F 至 +140°F）

尺寸 (寬 x 高 x 深)*1

167 x 299 x 396 mm
6 5/8 x 11 7/8 x 11 3/4 英寸
*1 尺寸數值為近似值，不含突出部分。

重量

（機身）約 7.0 kg
（機身）約 15 lb 7 oz

UHC-8300 攝像頭的攝像機部分

成像器件

3 片 1.25 英寸 CMOS

分辨率

8K： 7680 x 4320 (H x V)

頻譜系統

F1.6 棱鏡系統

鏡頭接口

1.25 英寸卡口座，ARIB TR-B37

內置濾鏡

CC： A； 3200K（透明），B； 4300K，C； 6300K，D； 蓋
ND： 1； 透明，2； 1/4ND，3； 1/16ND，4； 1/64ND

靈敏度
（2000 lx，3200K，89.9% 反射率）

F8 (8K 59.94p)、F9 (8K 50p)

噪音水平

-62dB (1080/59.94i)

水平分辨率
（8K： 圖像中心的調制深度為 5% 或更高。）

3,840 電視線

增益

-6、-3、0、3、6、9、12 dB

快門速度

1/100，1/125，1/250，1/500，1/1000，1/2000 秒（59.94 模式）
1/60，1/125，1/250，1/500，1/1000，1/2000 秒（50 模式）

UHC-8300 攝像頭輸入/輸出

攝像機控制單元

光/電復式接口 (x1)

鏡頭

12 針 (x1)

尋像器

20 針 (x1)，用于 HDVF

音頻輸入 (CH1)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 UHCU-8300 可設置至 -20dBu），平衡
線路輸入： +4dBu，平衡

視頻輸入 (CH2)

XLR 類型： 3 針，母 (x1)
麥克風輸入： -60dBu（使用菜單或 UHCU-8300 可設置至 -20dBu），平衡
線路輸入： +4dBu，平衡

通話系統

1： XLR 型 5 針，母 (x1)
2： XLR 型 5 針，母 (x1)

耳機輸出

立體聲迷你插孔 (x1)

DC 輸入

XLR 型 4 針 (x1)，DC 10.5 V 至 17 V

直流輸出

4 針 (x1)，DC 10.5 V 至 17 V（較大 0.5 A）*2
2 針 (x1)，DC 10.5 V 至 17 V（較大 2.5A）*2

*2 根據負載和輸入條件，可能會受到限制。

SDI 1 輸出

可選 BNC (x1) SMPTE ST2082-10 12G-SDI 輸出、ST424/425-1 3G-SDI 輸出、ST292-1 HD-SDI 輸出、高清提示器輸出

SDI 2 輸入/輸出

BNC 型 (x1) SMPTE ST292-1，可選 HD-SDI 輸出或高清視頻數據接口輸入

監視器輸出

BNC (x1) SMPTE ST292-1，HD-SDI 輸出

同步輸出

BNC (x1) 高清同步、標清同步輸出

提示器輸出

BNC (x1) 1Vp-p，75Ω

返回控制

6 針 (x1)，用于 CAC-6

供將來使用

8 針 (x1)

跟蹤器

10 針 (x1)

MAG 控制

14 針 (x1)

攝像機吊架

12 針 (x1)

網絡數據傳輸通道

8 針 (x1)，RJ-45

USB

USB 2.0，A 型，4 針 (x1)，用于 USB 存儲器

UHC-8300 攝像頭配件

配件

光盤操作手冊 (x1) 日語、英語、簡體中文
電纜夾帶 (x1)
攝像機編號標簽 (x1)
螺絲 +B3 (x2)，用于電纜夾帶
鏡頭接口蓋 (x1)

UHCU-8300 CCU 主體

電源要求

AC 100 至 127V，200V 至 240 V，50/60 Hz

消耗電流

交流輸入 1： 4.0A（較大）
交流輸入 2： 6.2A（較大）

操作溫度

5°C 至 +40°C
41°F 至 +104°F

儲存溫度

-20°C - +60°C
-4°F - +140°F

尺寸（寬 x 高 x 深）[*1]

482 (440) x 221 x 500 毫米
19 (17 1/2) x 8 3/4 x 19 3/4 英寸

重量

約 24 kg
約 52 lb 15 oz

視頻信號

8K 4320： 119.88p、100p、59.94p、50p (SQD-2SI,2SI-2SI)
4K 2160： 59.94p、50p（2SI、SQD、Level-A/B）
高清 1080： 59.94p、59.94i、50p、50i

*1

尺寸數值為近似值，不含突出部分。

UHCU-8300 CCU 輸入/輸出

攝像機

光纖 (x1)

內部通話系統/程序/Tally

D-sub 50 針（母）(x1)


• 內部通話系統 (PROD/ENG)、4Wire/RTS/Clear-Com、0 dBu
• PGM 2 個系統，-20/0/+4 dBu
• TALLY（R、G、Y）
• 標記

RCP/CNU

8 針多接口，母 (x1)

干線接口

12 針，母 (x1)
RS-232C 或 RS-422A，1 個系統

LAN

8 針 (x1)，RJ-45

網絡數據傳輸通道

8 針 (x1)，RJ-45

聚焦需求

20 針，母 (x1)

MAG 控制

14 針，母 (x1)

NMI-LAN（選項： 待定）

QFSP+ (x2)，40G Base-SR（按收發器模塊）

USB

USB 2.0，A 型，4 針 (x1)，用于 USB 存儲器

UHCU-8300 CCU 輸入

AC

AC 100 至 127V，200V 至 240 V (x2)

4K 返回

BNC 型 (x8)
12G-SDI，SMPTE ST2082-10
3G-SDI，SMPTE ST424/425-5，2 個系統

高清返回

BNC 型 (x4)
3G-SDI，SMPTE ST424/425-1
HD-SDI，SMPTE ST292-1，4 系統

參考信號

BNC 型 (x2)，輸入：
高清： SMPTE ST274、三級同步、0.6 Vp-p、75 Ω
標清： 黑場（NTSC： 0.286 Vp-p，75 Ω/PAL： 0.3 Vp-p、75 Ω）
輸出： 環通

提示器

BNC 型 (x1)，輸入： VBS，1.0 Vp-p，75 Ω，1 個系統

高清提示器

BNC 型 (x1)
HD-SDI： SMTPE ST292-1

UHCU-8300 CCU 輸出

8K (SLOT-1)

BNC 型 (x16)
12G-SDI： SMPTE ST2082-10/12，2 個系統用于 59.94p/50p，1 個系統用于 119.88p/100p
3G-SDI： SMPTE ST424/425-1，1 個系統

4K MAG (SLOT-2)

BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5

4K (SLOT-3)

BNC 型 (x8)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5，2 個系統

4K 監視器 (SLOT-4)

BNC 型 (x4)
12G-SDI： SMPTE ST2082-10
3G-SDI： SMPTE ST424/425-5

高清 (SLOT-5)

BNC 型 (x4)
3G-SDI： SMPTE ST424/425-1
HD-SDI： SMPTE ST292-1
3G-SDI/HD-SDI，字符信號可選

同步

BNC 型 (x1)
高清同步： SMPTE ST274、三級同步、0.6 Vp-p、75 Ω
標清同步： 復合同步、0.3 Vp-p、75 Ω
高清同步/標清同步可選

音頻 CH-1、CH-2

XLR 3 針，公 (x2)，0/–20/+4 dBu

UHCU-8300 CCU 配件

配件

Tally 號碼牌（1 套）
光盤操作手冊 (x1)，日語、英語、簡體中文

UKCU-IP01F 選購接口主體

電源要求

DC 12V

功耗（較大）

70 W

操作溫度

5°C 至 +40°C
41°F 至 +104°F

儲存溫度

-20°C - +60°C
-4°F - +140°F

尺寸（寬 x 深）*1

340 x 237 mm
13 1/2 x 9 3/8 英寸

重量

約 2 kg
約 4 lb 6.5 oz

*1

尺寸數值為近似值，不含突出部分。

UKCU-IP01F 選購接口輸出

輸出 *2

QSFP+，符合 40GBASE-SR/LR

*2

不含收發器 QSFP+。

UKCU-IP01F 選購接口配件

配件

光盤操作手冊 (x1)，日語、英語、簡體中文
